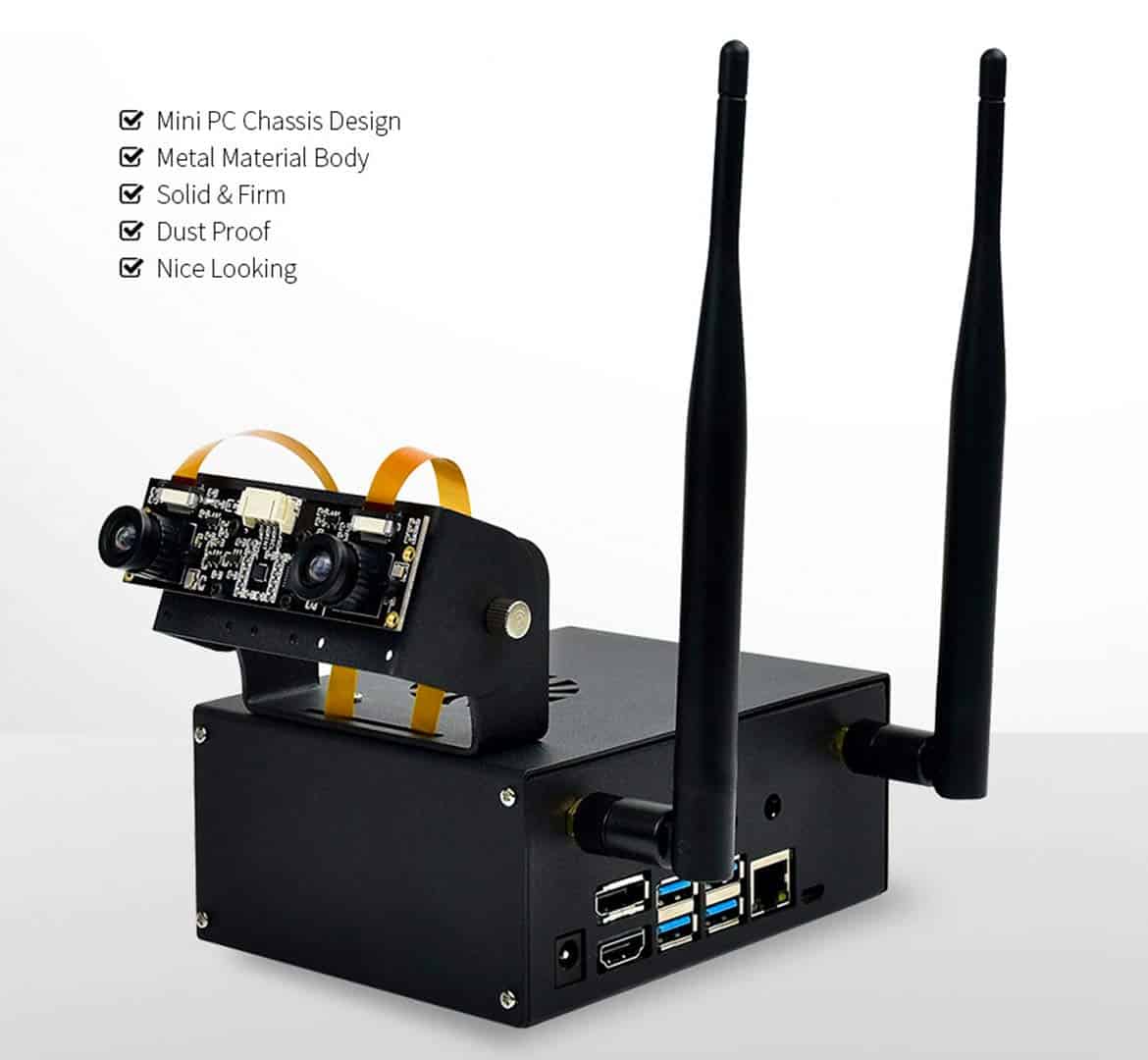

Estuche Metálico Jetson Nano con Ventilador y Soporte

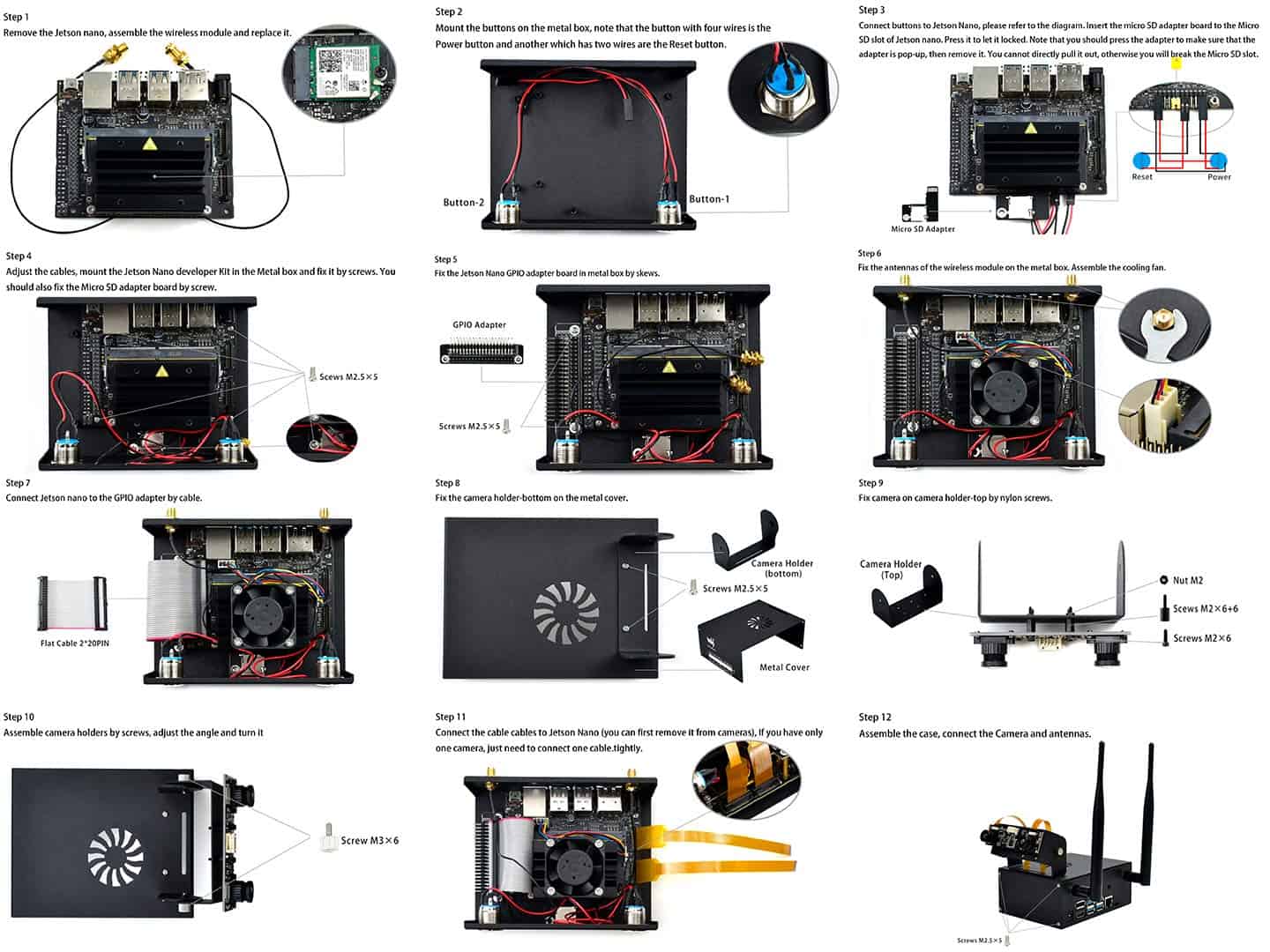

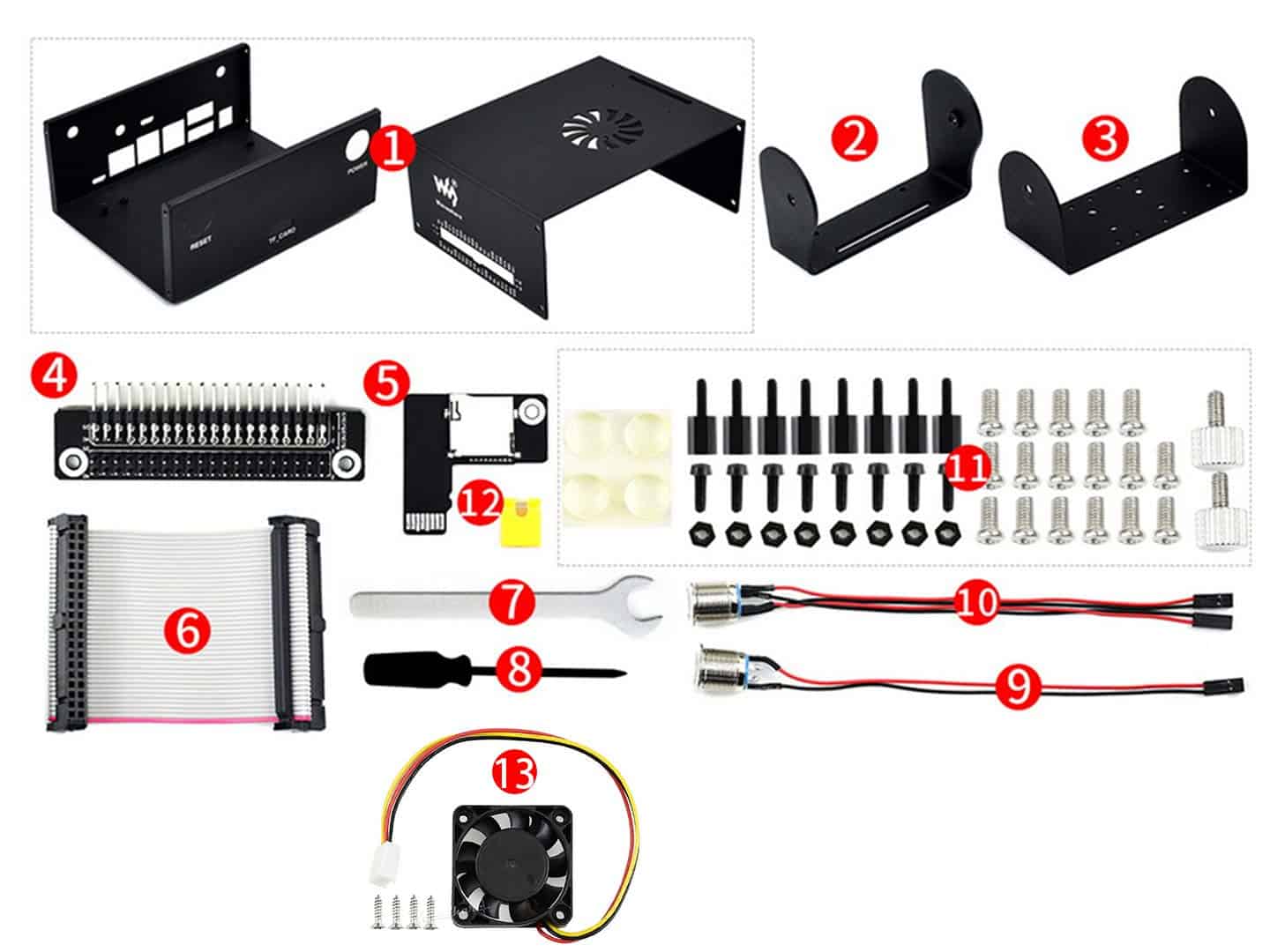

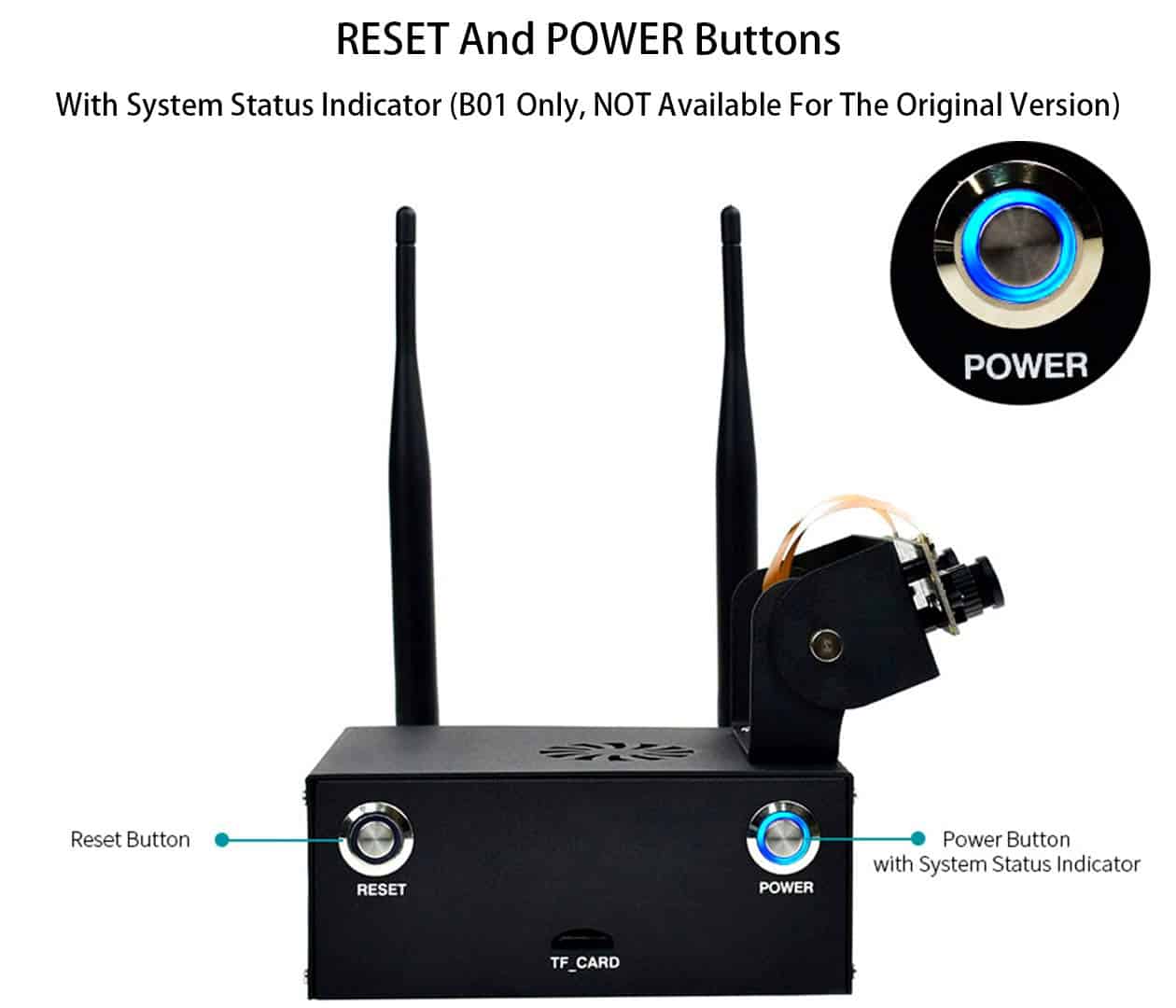

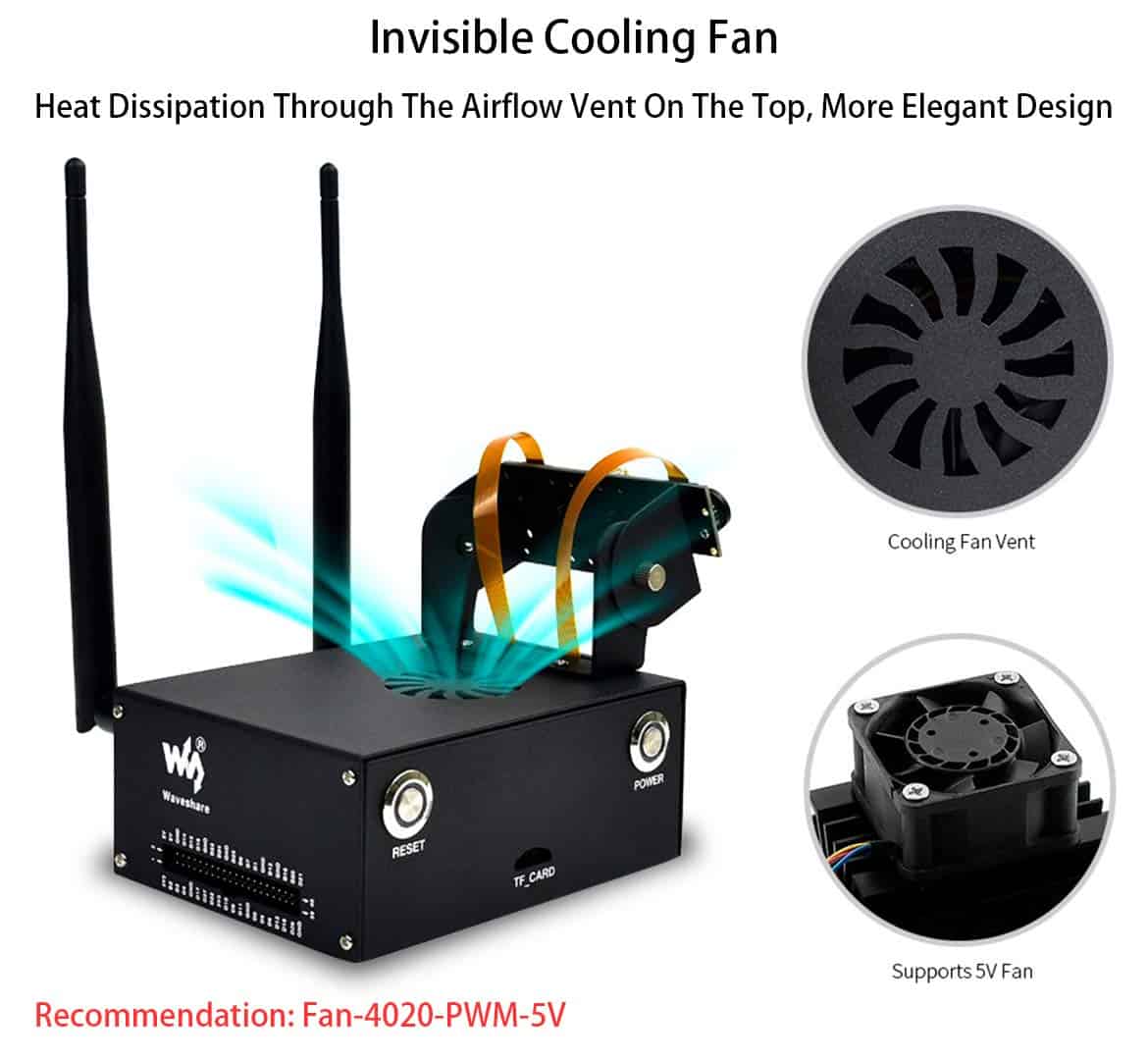

Pasos de ensamblaje: Verifique los componentes antes del ensamblaje.1. Retire el Jetson nano, ensamble el módulo inalámbrico y reemplácelo.2. Monte los botones en la caja de metal, tenga en cuenta que el botón con cuatro cables es el botón de encendido y el otro que tiene dos cables es el botón de reinicio.3. Conecte los botones al Jetson Nano, consulte el diagrama. Inserte la placa adaptadora de micro SD en la ranura Micro SD de Jetson nano. Presiónela para que se bloquee.Tenga en cuenta que debe presionar la adaptador para asegurarse de que esta salga, luego quítela. No puede sacarla directamente, de lo contrario romperá la ranura para Micro SD.4. Ajuste los cables, monte el Kit de Desarrollo de Jetson Nano en la caja de metal y fíjelo con tornillos. También debe fijar la placa adaptadora de micro SD con tornillos.5. Fije la placa adaptadora de GPIO de Jetson Nano en la caja de metal con tornillos.6. Fije las antenas del módulo inalámbrico en la caja de metal. Ensamble el ventilador de enfriamiento.7. Conecte Jetson nano al adaptador de GPIO con cable.8. Fije el soporte de la cámara en la tapa metálica.9. Fije la cámara en el soporte de la cámara con tornillos de nylon.10. Ensamble los soportes de la cámara con tornillos, ajuste el ángulo y gírelo firmemente.11. Conecte los cables al Jetson Nano (puede primero quitarlas de las cámaras), Si tiene solo una cámara, solo necesita conectar un cable.12. Ensamble el estuche, conecte la cámara y las antenas. Para obtener más información sobre el ensamblaje, consulte en el wiki [aquí]
