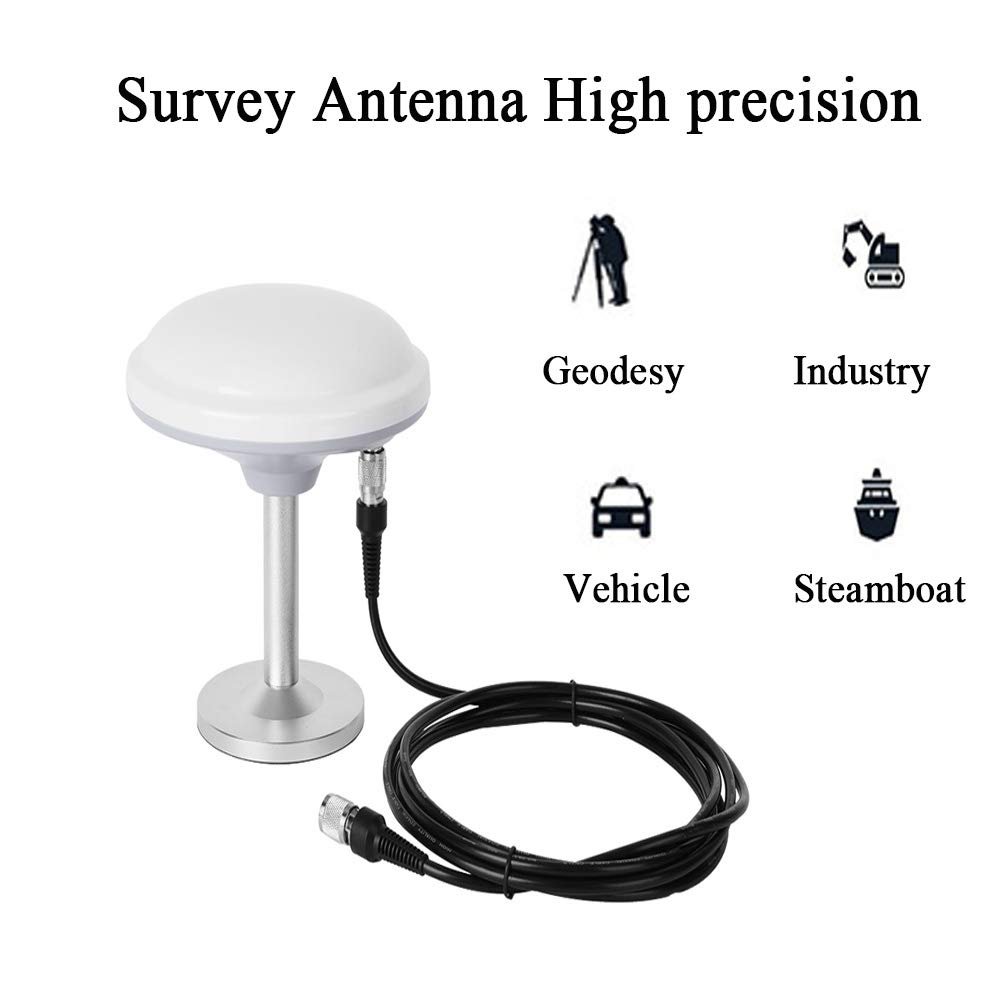

Módulo receptor GLONASS BDS STRF-GJD7101 - Antena

Descripción

Características: La antena de medición GNSS externa de banda completa admite la recepción de navegación por satélite de los sistemas Beidou II y GLONASS, y satisface las necesidades de compatibilidad multisistema y medición de alta precisión actuales. Puede usarse ampliamente en geodesia, levantamientos, monitoreo de deformaciones y otras aplicaciones de navegación y posicionamiento de alta precisión.

Especificación:

Tipo de artículo: Antena receptora

Satélites admitidos:

- BDS: B1, B2, B3

- : L1, L2, L5

- GLONASS: G1, G2, G3

- Galilco: El, E2, E5a, E5b, E6, L-Band

Banda de frecuencia de trabajo: 1154 MHz - 1300 MHz; 1551 MHz - 1615 MHz

Impedancia de adaptación: 50 ohmios

Modo de polarización: Polarización circular derecha

Relación axial de la antena: 3 dB

Ángulo de cobertura horizontal: 360 grados

Error del centro de fase: 2.0 mm

Ganancia del amplificador de bajo ruido (LNA): 40 ±2 dB

Figura de ruido: 2.0 dB

Relación de onda estacionaria de salida: <2.0:1

Planitud dentro de banda: 2 dB

Tensión de trabajo: 3.0 - 16 VDC

Corriente de trabajo: 35 mA

Temperatura de trabajo: -40 °C a +80 °C

Temperatura de almacenamiento: -45 °C a +85 °C

Humedad: 95% sin condensación

Grado: IP67

Tamaño de la antena: 152 x 67.9 mm / 5.98 x 2.67 in

Interfaz de salida: TNC

Peso: 430 g / 15.17 oz

Contenido del paquete:

1 x módulo receptor

1 x base

1 x feeder de 3 metros

1. Diseño ultrabanda: la antena adopta un diseño de una sola capa con múltiples puntos de alimentación, minimizando la diferencia del centro de fase en toda la banda de trabajo.

2. Buena recepción: la unidad de antena presenta alta ganancia y pequeña caída de ganancia, con buena recepción de satélites en ángulos bajos, lo que permite la captura normal de satélites en entornos con fuerte oclusión.

3. Antiinterferencias: el amplificador de bajo ruido utiliza tecnología de prefiltrado para suprimir eficazmente las interferencias fuera de banda y mejorar la fiabilidad del sistema. La tecnología de red reactiva reduce de forma efectiva el impacto de las reflexiones múltiples en la precisión de la medición.

4. Medición de alta precisión: la cubierta y la base protegen el funcionamiento prolongado de la antena en campo. La antena de medición GNSS externa de banda completa admite la recepción de satélites Beidou II y GLONASS, cumpliendo las necesidades de compatibilidad multisistema y medición de alta precisión.

5. Amplia aplicación: el receptor de antena puede usarse ampliamente en geodesia, levantamientos, monitoreo de deformaciones y otras aplicaciones que requieren navegación y posicionamiento de alta precisión.
