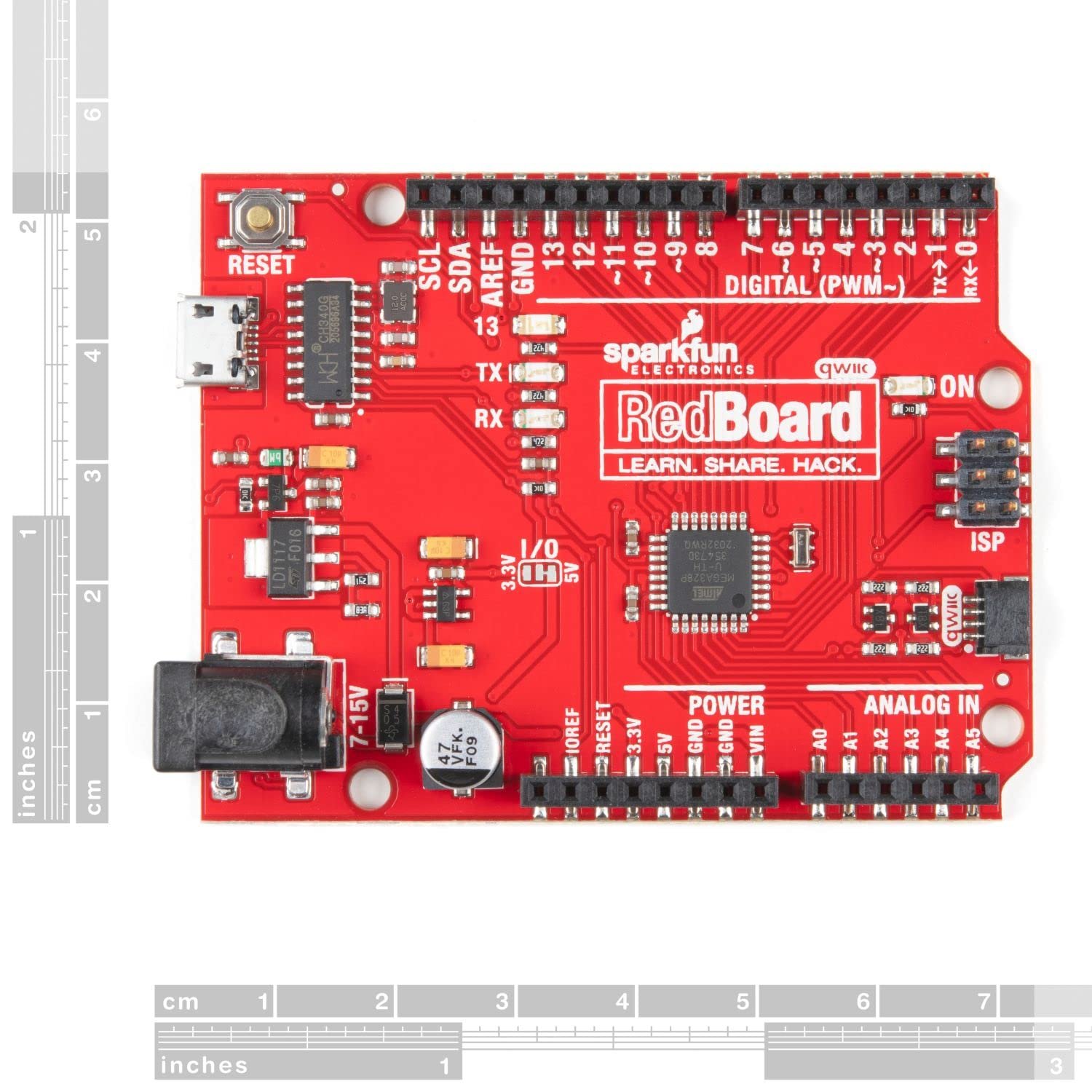

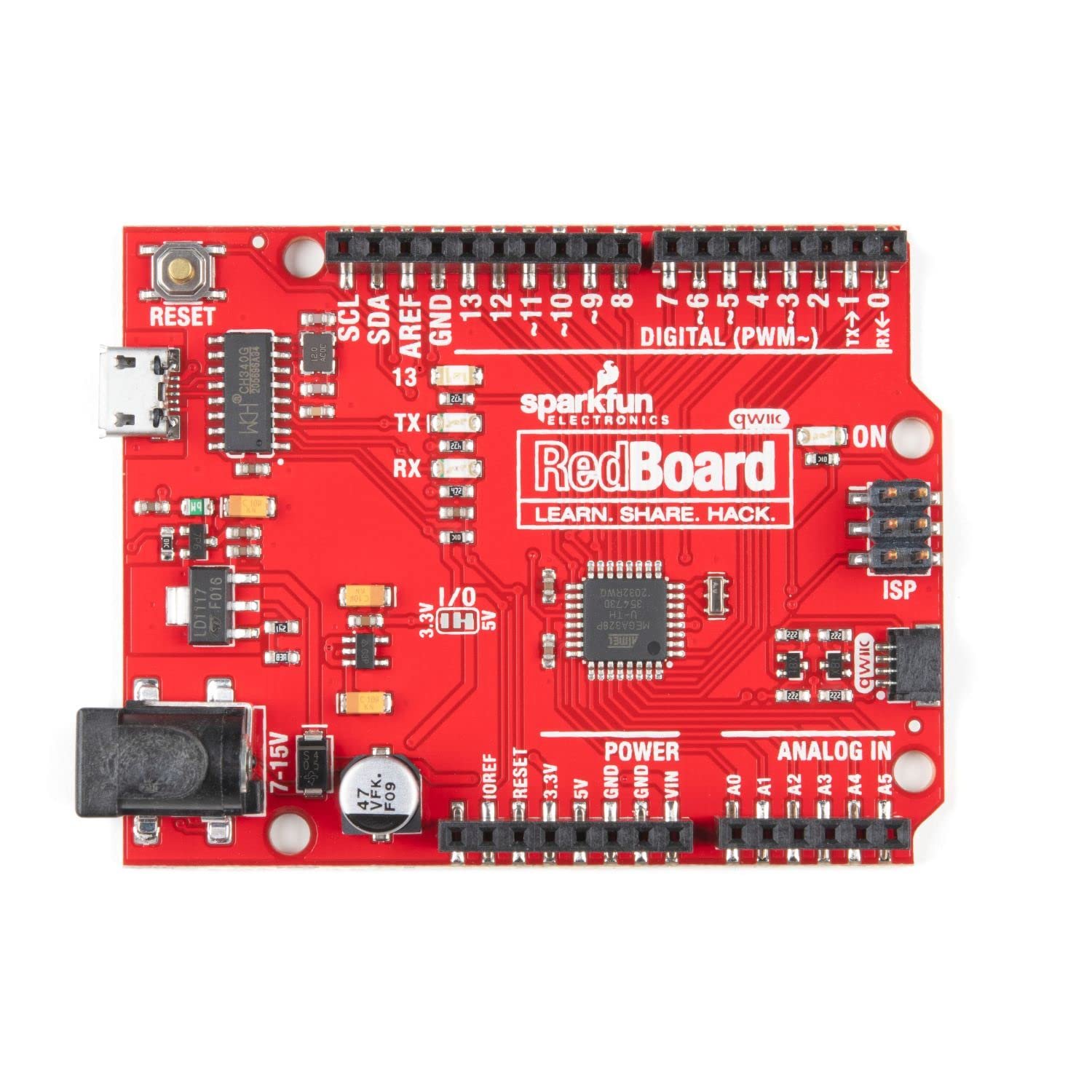

SparkFun RedBoard Qwiic ATmega328P (compatible Arduino)

Descripción

En SparkFun nos gusta innovar, actualizar y mejorar continuamente, incluso cuando se trata de nuestras propias placas de desarrollo. Contamos con múltiples versiones de la SparkFun RedBoard en nuestro catálogo, pero hasta ahora ninguna en formato R3 con un conector Qwiic para facilitar I2C. ¡Hasta ahora!

La SparkFun RedBoard Qwiic es una placa de desarrollo compatible con Arduino que conserva varias de las características que nos han gustado de placas anteriores e incorpora mejoras clave sobre la RedBoard original. Lo mejor de la RedBoard Qwiic es que, como su nombre lo indica, utiliza nuestro práctico Qwiic Connect System, lo que significa que no se requiere soldadura ni shields para conectarla al resto de tu sistema.

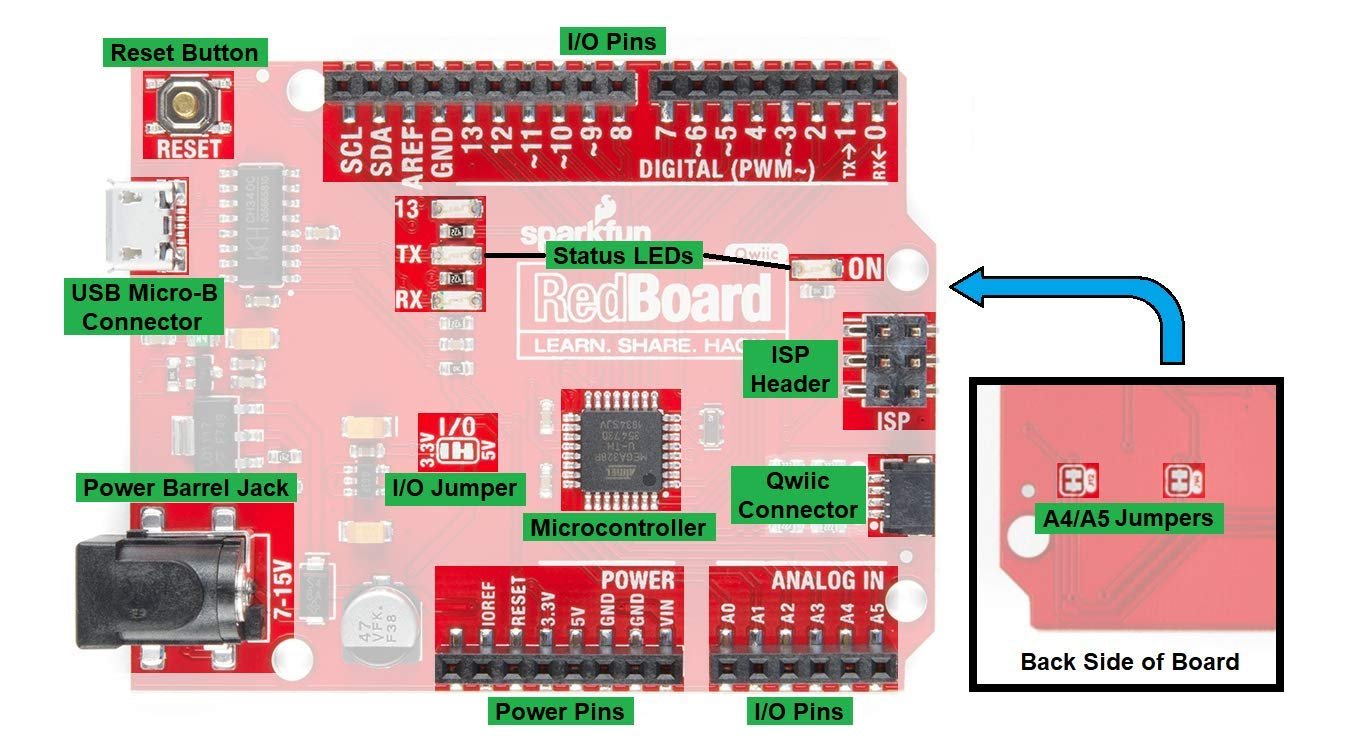

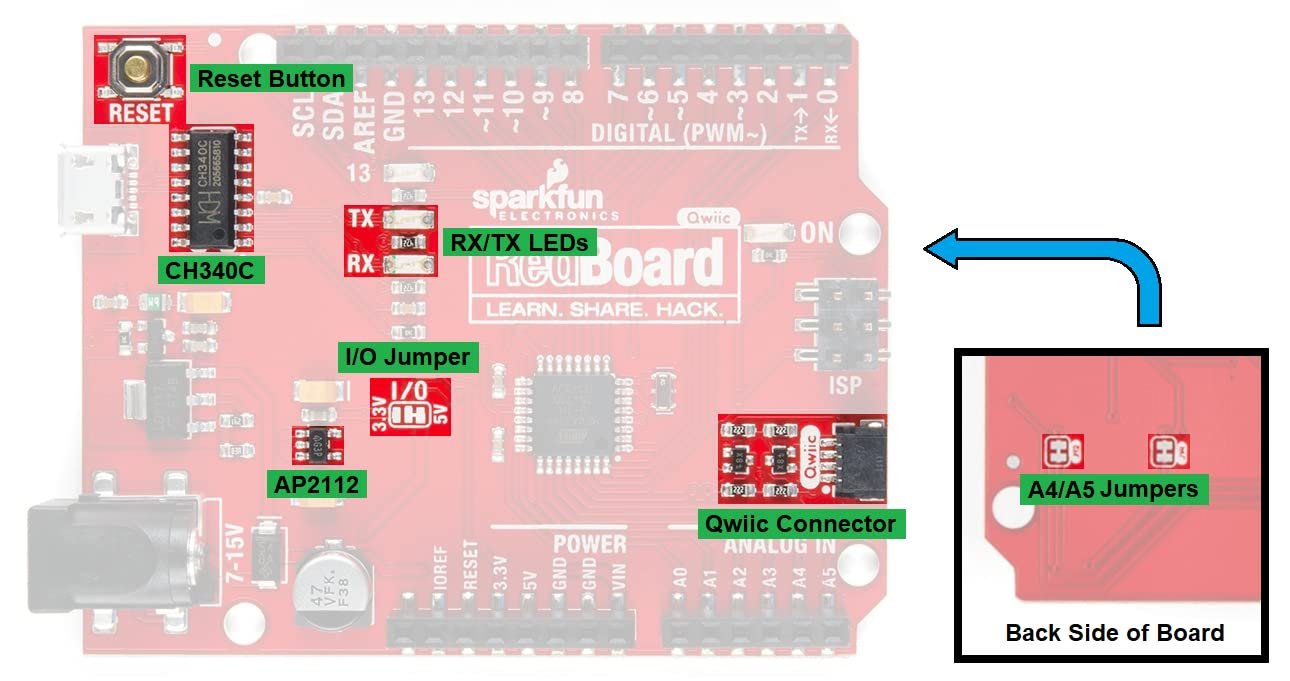

No solo añadimos un conector Qwiic a la placa; repasa todas las novedades que hacen a la SparkFun RedBoard Qwiic única: con el regulador de voltaje AP2112 mejorado, esta RedBoard cuenta con un regulador de 3.3 V más robusto que le proporciona más potencia para encadenar múltiples placas y sensores Qwiic, suministrando hasta 600 mA de corriente. Para soportar el conector micro USB (actualizado desde Mini USB), el convertidor serie-USB CH340C ayuda a reducir la necesidad de instalar controladores manualmente, permitiendo que sistemas operativos más recientes reconozcan e instalen automáticamente los controladores para la placa. Finalmente, hemos añadido varios puentes de soldadura en la placa. Los puentes para los pines A4 y A5 están conectados directamente al bus I2C y pueden usarse para desconectar los convertidores de nivel lógico de los pines, mientras que los puentes de nivel de voltaje pueden cambiar la RedBoard Qwiic de 3.3 V a 5 V (no se necesita convertidor de nivel lógico).

Regulador de voltaje AP2112

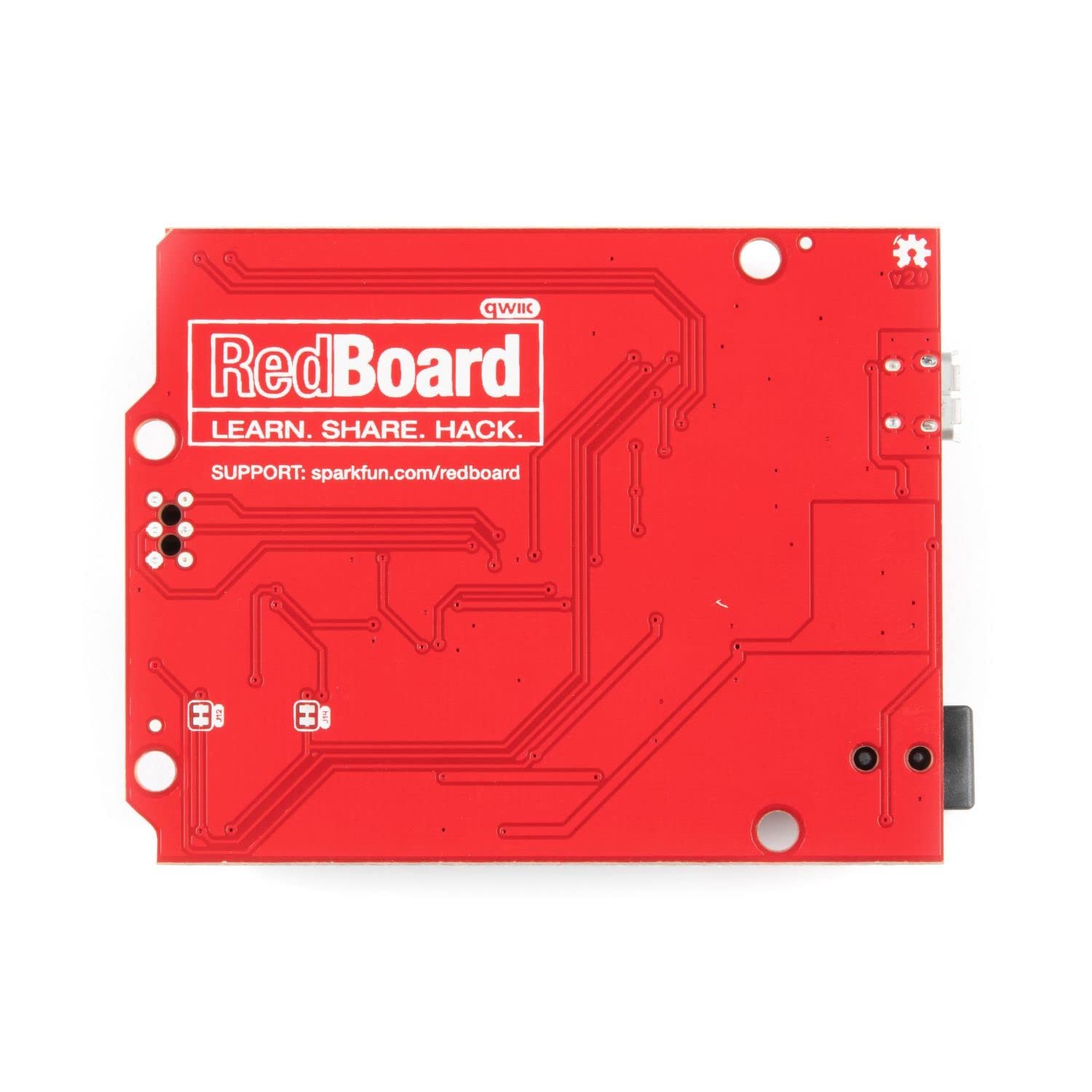

Puentes A4/A5

Puente para seleccionar nivel 3.3V/5V

Voltaje de entrada: 7–15 V

20 pines digitales I/O (6 salidas PWM y 6 entradas analógicas)

Encabezado ISP

32 KB de memoria Flash

Reloj de 16 MHz

Construcción totalmente SMD

Compatible con shields R3

1. Microcontrolador ATmega328 con Optiboot (bootloader de UNO). Compatible con shields Rev3.

2. Programa mediante un cable USB Micro-B usando la plataforma Arduino IDE: conecta la placa, selecciona "Arduino UNO" y estarás listo para cargar código.

3. Periféricos de hardware que conoces y aprecias: 20 pines digitales I/O con 6 pines PWM, 6 entradas analógicas, UART, SPI e interrupciones externas.

4. Pines SDA, SCL e IOREF sacados en pines separados, por lo que será compatible con shields futuros. Alimentación por USB o mediante el conector de barril (7 a 15 V DC).

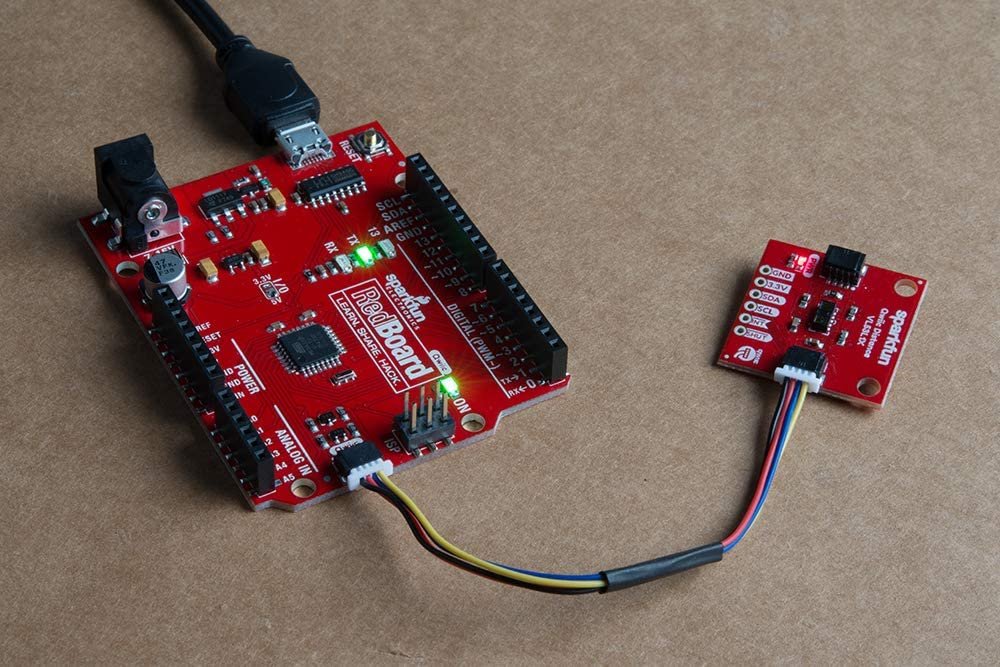

5. El SparkFun Qwiic Connect System es un ecosistema de sensores I2C, actuadores, shields y cables que hace el prototipado más rápido y menos propenso a errores. Todas las placas con Qwiic usan un conector JST polarizado de 4 pines con paso de 1 mm. Esto reduce el espacio requerido en PCB y evita conexiones incorrectas.
