DFRobot Gravity: Sensor de Frecuencia Cardíaca para Arduino

Descripción

INTRODUCCIÓN

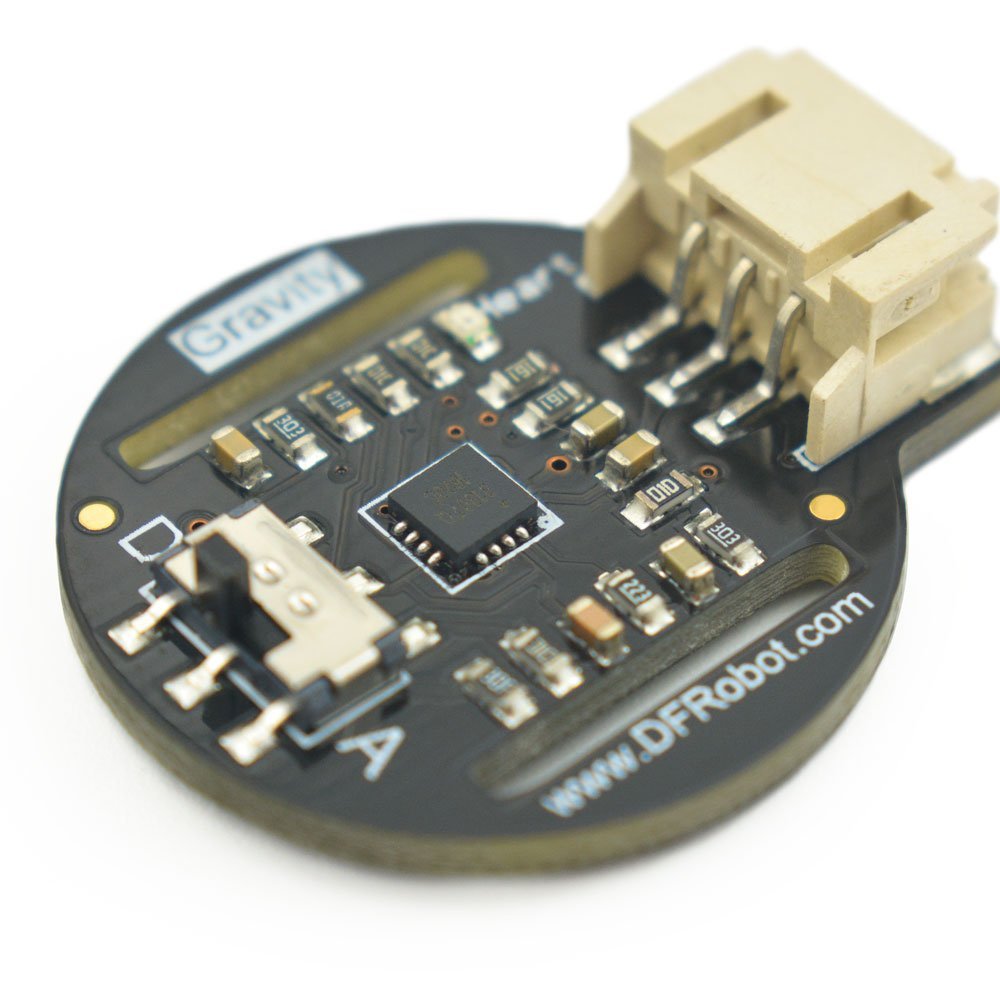

El sensor de frecuencia cardíaca DFRobot es un monitor del tamaño de un pulgar diseñado para microcontroladores Arduino.

Este sensor es un pulsómetro desarrollado sobre la base de técnicas PPG (fotopletismografía, Photo Plethysmography). Se trata de una técnica óptica simple y económica que puede usarse para detectar el cambio de volumen sanguíneo en la cama microvascular de los tejidos. Según esta teoría, es relativamente fácil detectar el componente pulsátil del ciclo cardíaco.

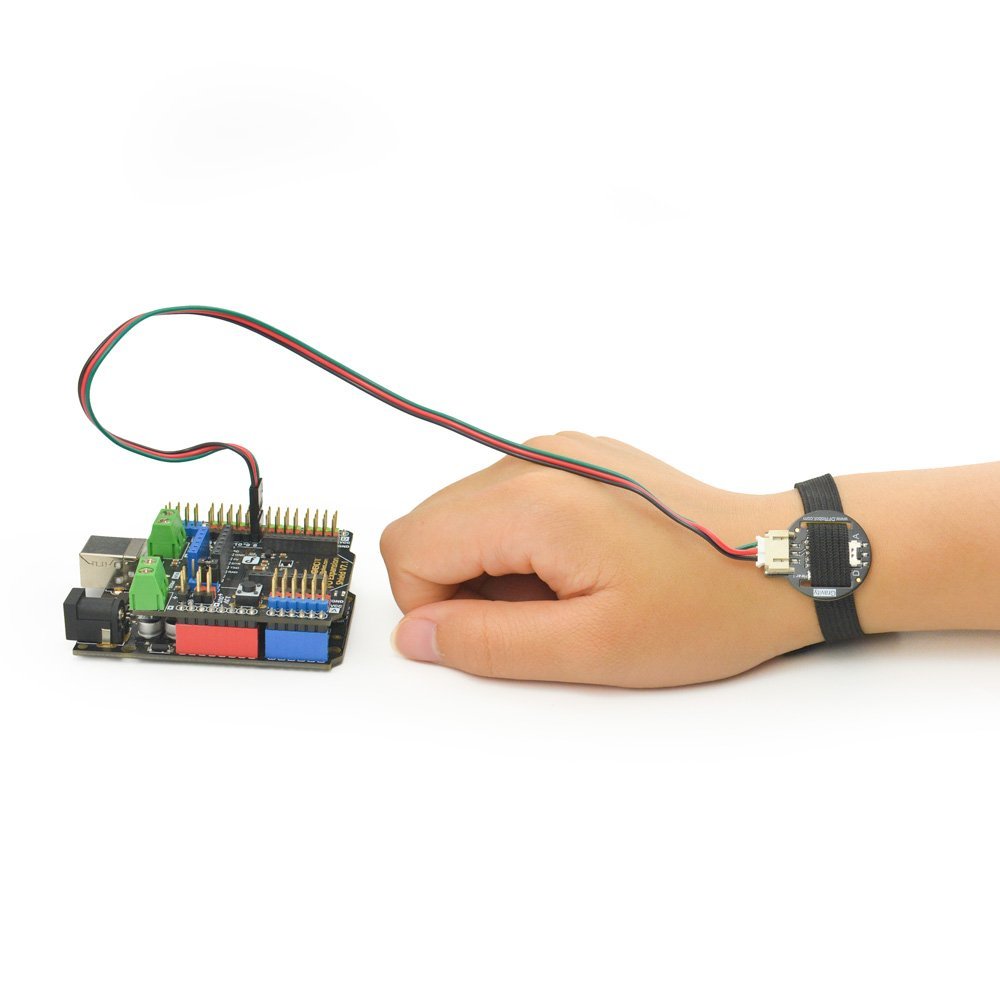

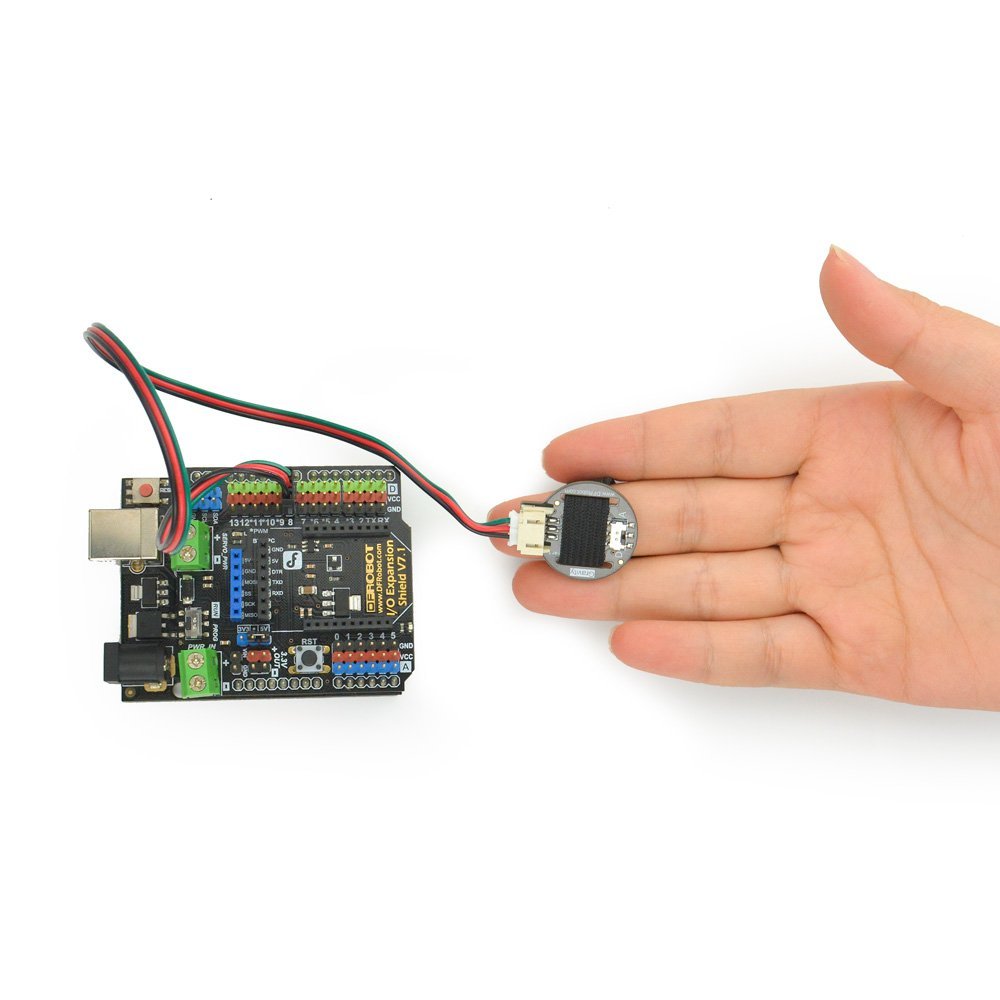

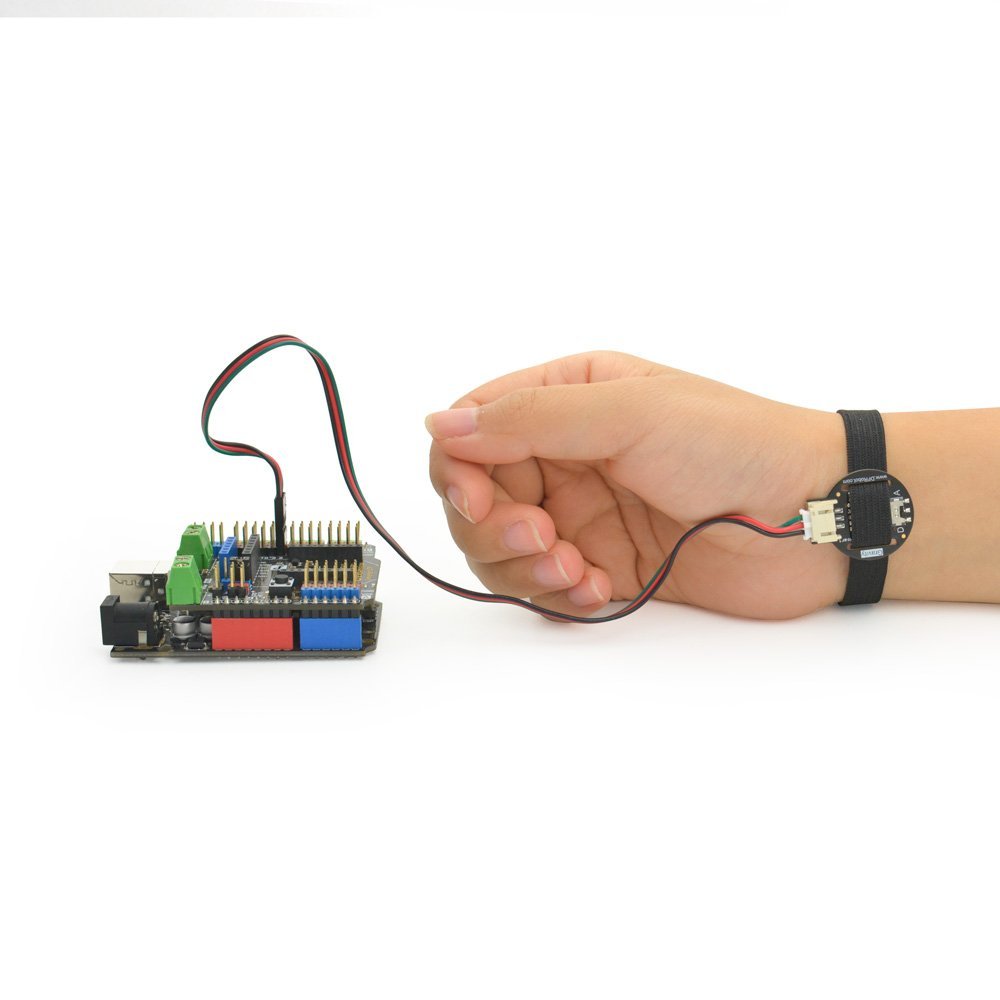

El sensor tiene dos orificios que puedes usar para sujetarlo al cinturón. Puede colocarse en el dedo, la muñeca, el lóbulo de la oreja u otras zonas que tengan contacto con la piel.

Para facilitar su uso, se adapta una interfaz Gravity que permite plug & play. El shield de E/S para sensores (IO sensor shield) es la mejor opción para conectar este sensor a tu Arduino u otro microcontrolador. Este sensor puede funcionar a 3.3 V, lo que lo hace compatible con Raspberry Pi, Intel Edison, Joule y Curie.

NOTA:

1. Este producto NO es un dispositivo médico profesional y no debe usarse para diagnosticar ni tratar condiciones médicas.

2. Este sensor está diseñado para funcionar cuando el usuario no se está moviendo. Si se usa en movimiento, dará resultados inexactos.

ESPECIFICACIONES

Voltaje de entrada (Vin): 3.3 - 6 V (5 V recomendado)

Voltaje de salida: 0 - Vin (analógico), 0/Vin (digital)

Corriente de funcionamiento: <10 mA

Dimensiones: 28 x 24 (mm), 1.102" x 0.945" (in)

Tipo de interfaz: PH2.0-3P

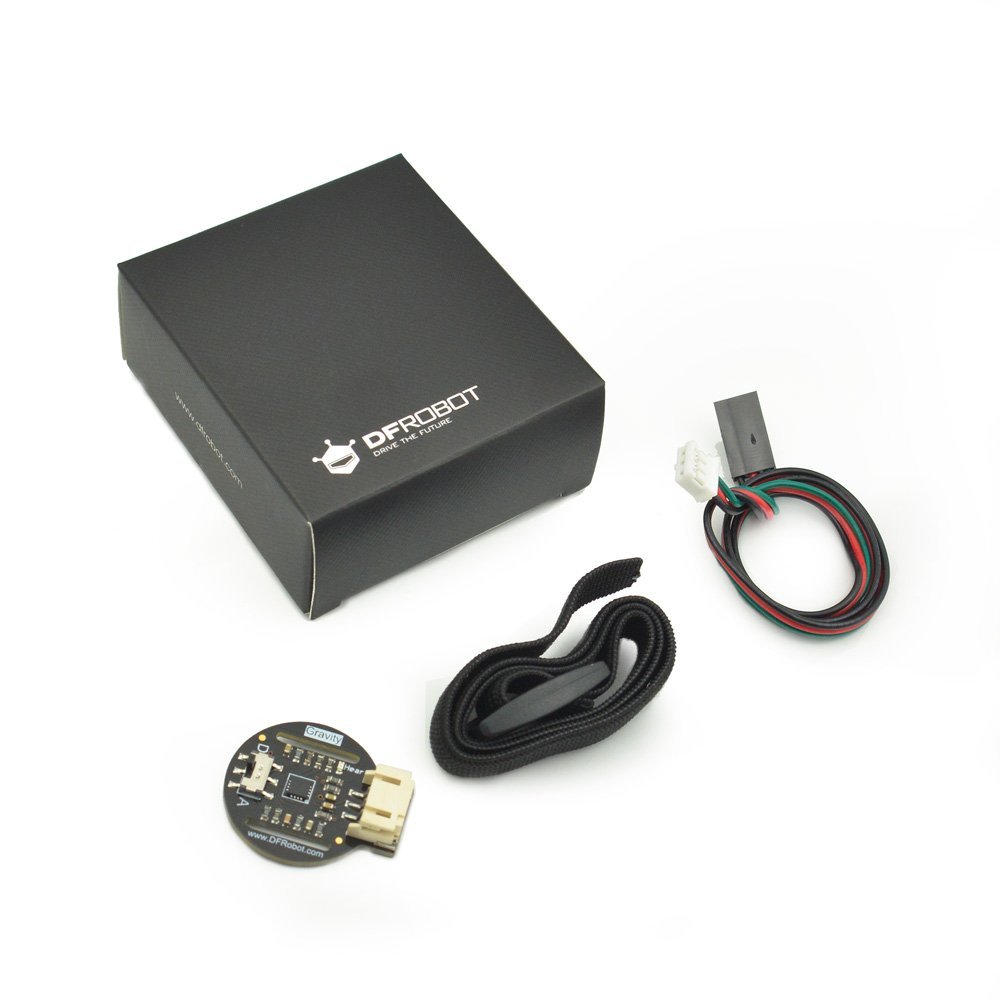

CONTENIDO DEL PAQUETE

Sensor de frecuencia cardíaca para Arduino x1

Correa de muñeca x1

Cable PH2.0-3P x1
