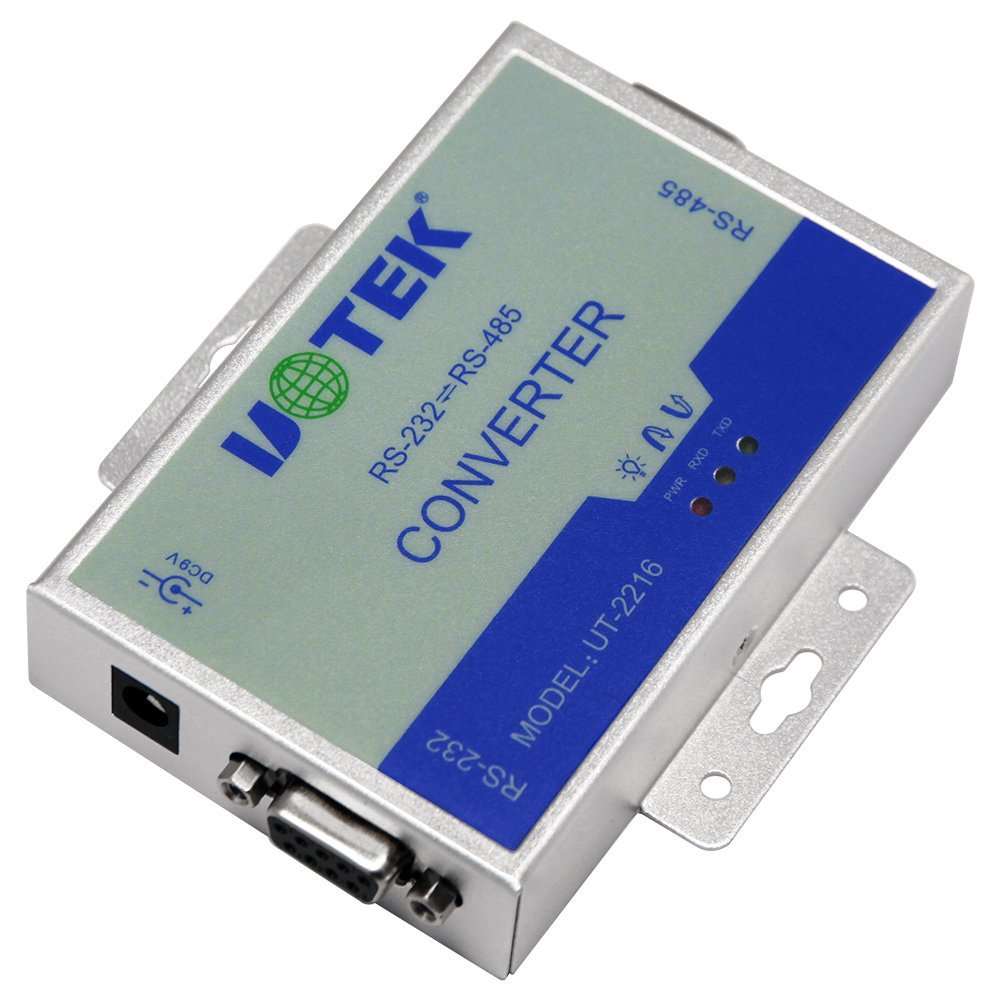

UOTEK Conversor RS232 a RS485 UT-2216

Descripción

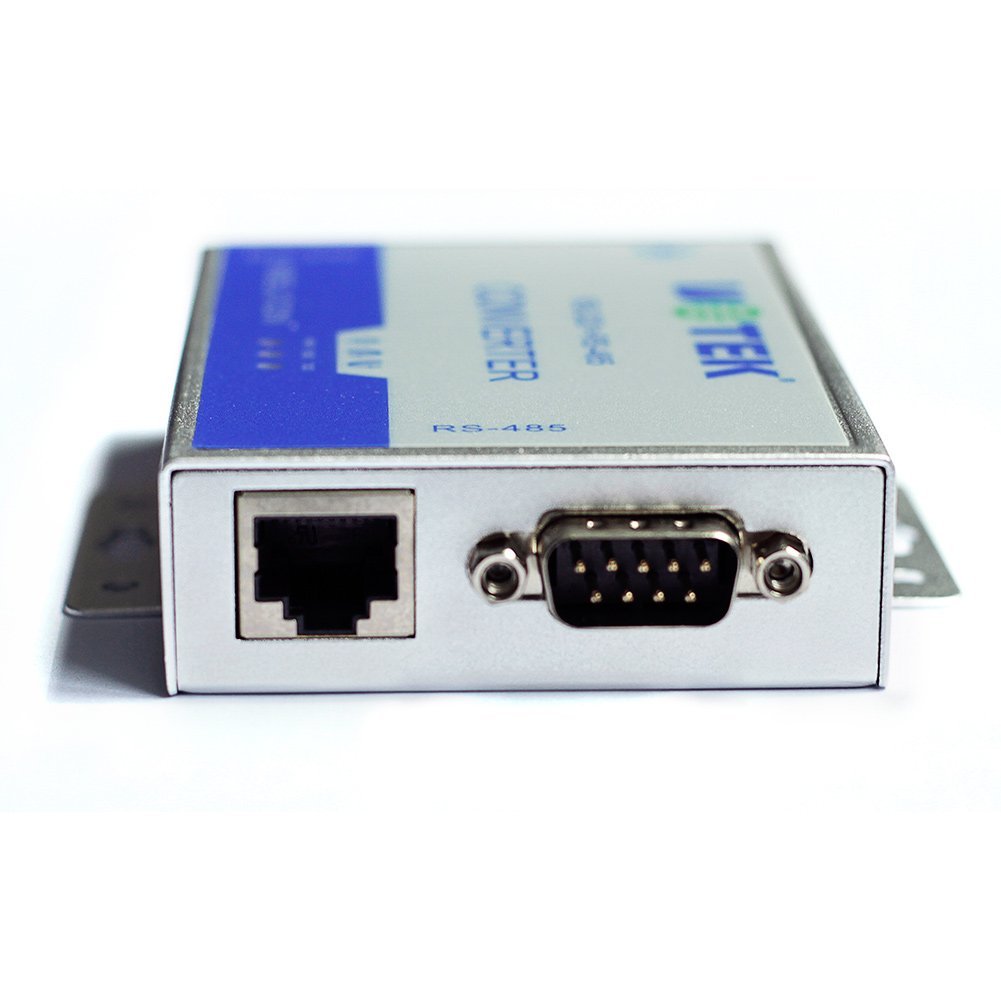

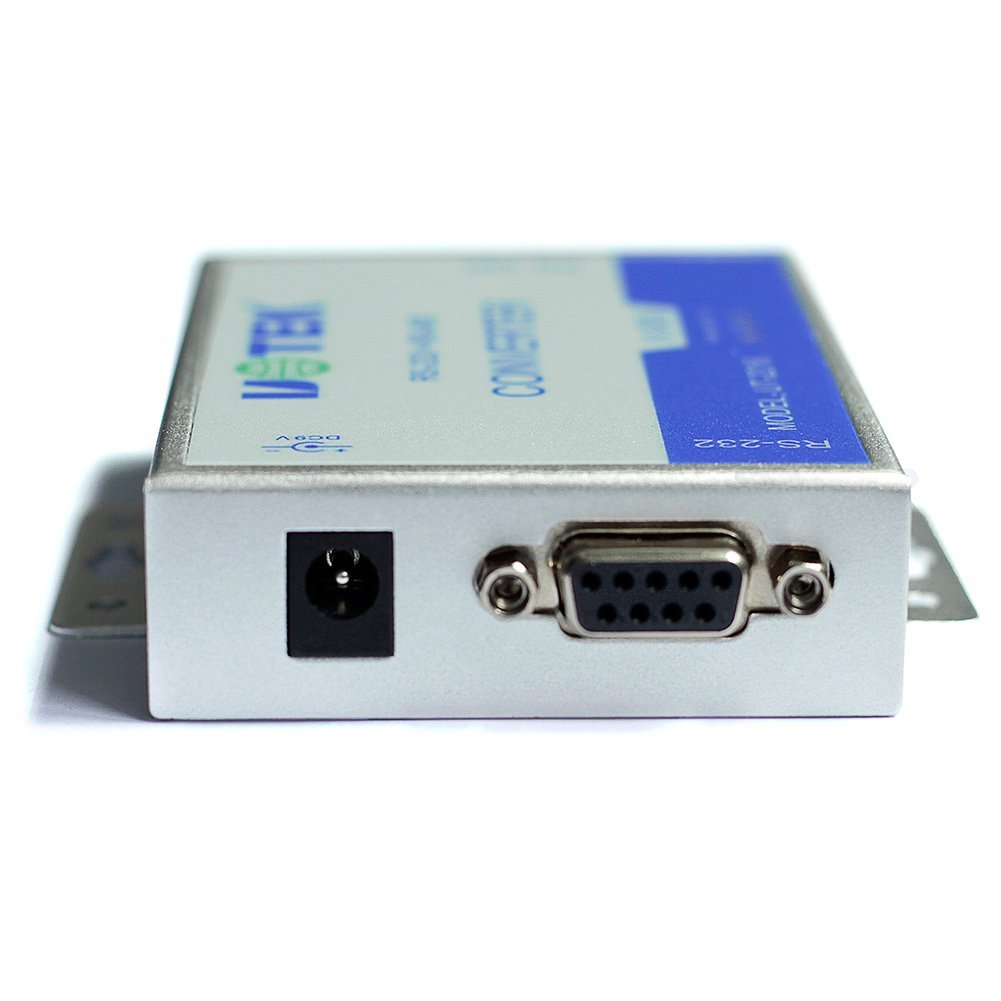

UT-2216 es un conversor que cumple con los estándares RS-232C y RS-485; convierte señal unidireccional RS-232 a señal diferencial balanceada RS-485. La sujeción instantánea de voltaje rápida está diseñada para proteger la interfaz RS-485; adopta un supresor de voltaje transitorio avanzado (TVS, TRANSIENT VOLTAGE SUPPRESSOR) de sujeción instantánea de voltaje; normalmente, el diodo TVS se encuentra en estado de alta impedancia; cuando ambos lados del diodo TVS sufren un impacto de alta potencia repentino, la sujeción de voltaje reducirá rápidamente la impedancia desde ambos lados y absorberá una gran corriente; con esto, el voltaje en ambos lados se fija en un valor preestablecido, protegiendo los componentes del circuito contra daños. Esta sujeción de voltaje proporciona 600 W por cada cable con protección contra rayos, y protección contra sobretensiones y sobretensiones instantáneas en el circuito causadas por cualquier motivo; la pequeña capacitancia interelectrodo asegura una transmisión de alta velocidad para los puertos RS-485. El puerto RS-232 se conecta con el puerto estándar RS-232C mediante conector hembra DB9; RS-485 adopta RJ-45 y bloque de terminales de 4 pines como salida. Este conversor cuenta con conversión automática de recepción y transmisión sin retardo y un circuito único de control automático de E/S para la dirección de flujo de datos sin ninguna señal de handshake (RTU, DTR); no se necesita configuración por puente para el modo semidúplex (RS-485), plug & play. Es compatible con el software y hardware de comunicación actuales, sin necesidad de establecer el modo de funcionamiento previo basado en RS-232. El conversor UT-2216 proporciona conexiones para comunicación punto a punto y punto a multipunto. Para modo punto a multipunto, cada conversor permite conectar 32 dispositivos RS-485 con velocidad de transmisión (baudrate) de 300–115.2 Kbps. Los indicadores de encendido y flujo de datos muestran el estado de funcionamiento.

1. Conversor RS232 a RS485, conecta dispositivos RS485 al puerto COM fácilmente

2. Mejor solución para la comunicación entre puerto serial y dispositivos RS485

3. Envío y recepción de datos automáticos, comunicación real TXD/RXD/GND

4. Soporta velocidades de transmisión de hasta 115.2 Kbps

5. Soporta una distancia máxima de conexión de 16,400 ft (5,000 m)
